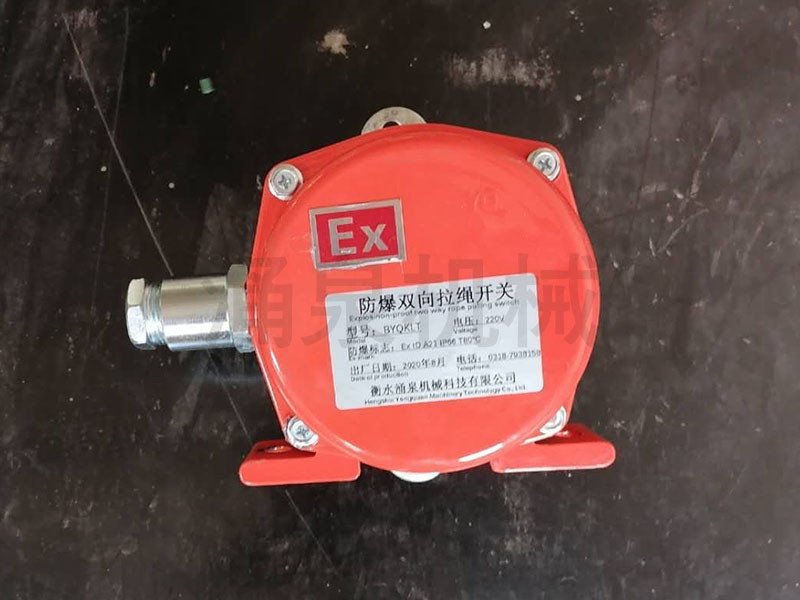

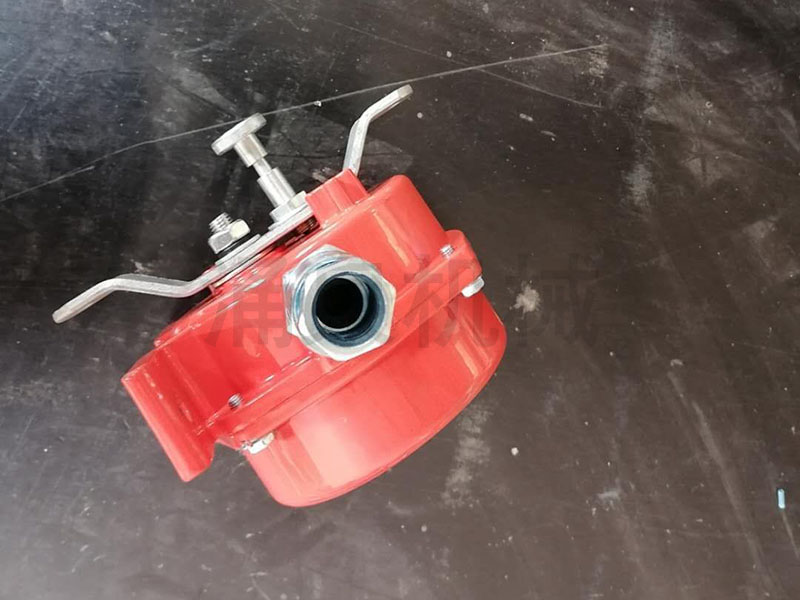

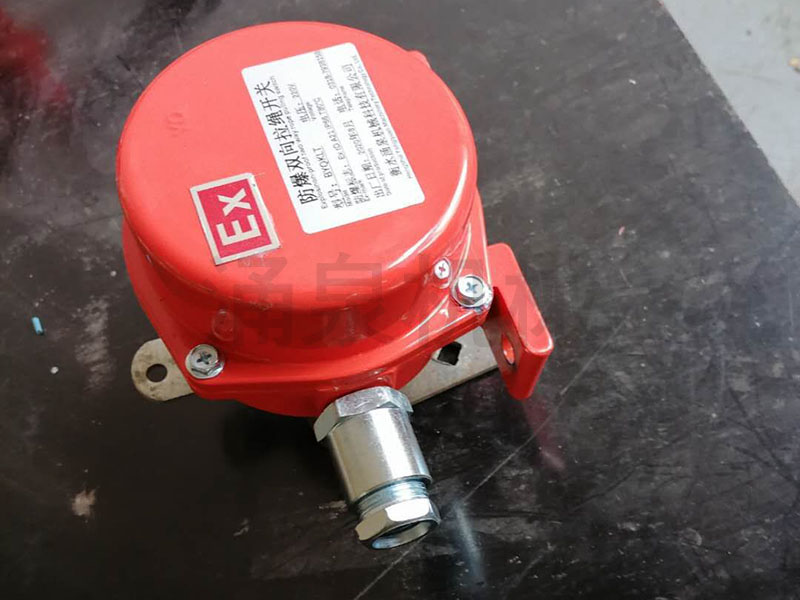

BYQKLT防爆型雙向拉繩開關說明書

1 主要用途及適用范圍：

雙向拉繩開關是一種膠帶運輸機現場緊急事故停機的保護裝置，主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件。

2 技術性能與主要參數：

A環境溫度：-40°C~60°C

B 相對溫度不大于85%

C 海拔高度不超過2000M

D使用壽命：開關動作10萬次

E絕緣電壓：AC1000試驗1分鐘

F觸點容量：≤AC220 ≤3A

G防護等級：IP65

3結構特征與工作原理

雙向拉繩開關安裝在輸送機兩側，當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，達到停機效果，防止事故的擴大。

4安裝與接線

 1用戶根據外形結構標注的安裝尺寸，自制一安裝支架。將開關固定在膠帶機兩側，成對安裝，并滿足下列要求：

1安裝時應使本產品低于膠帶（其位置高度應便于現場人員使用）并沿線固定在膠帶輸送機兩側，每臺拉繩開關之間的距離應以25米左右為宜。

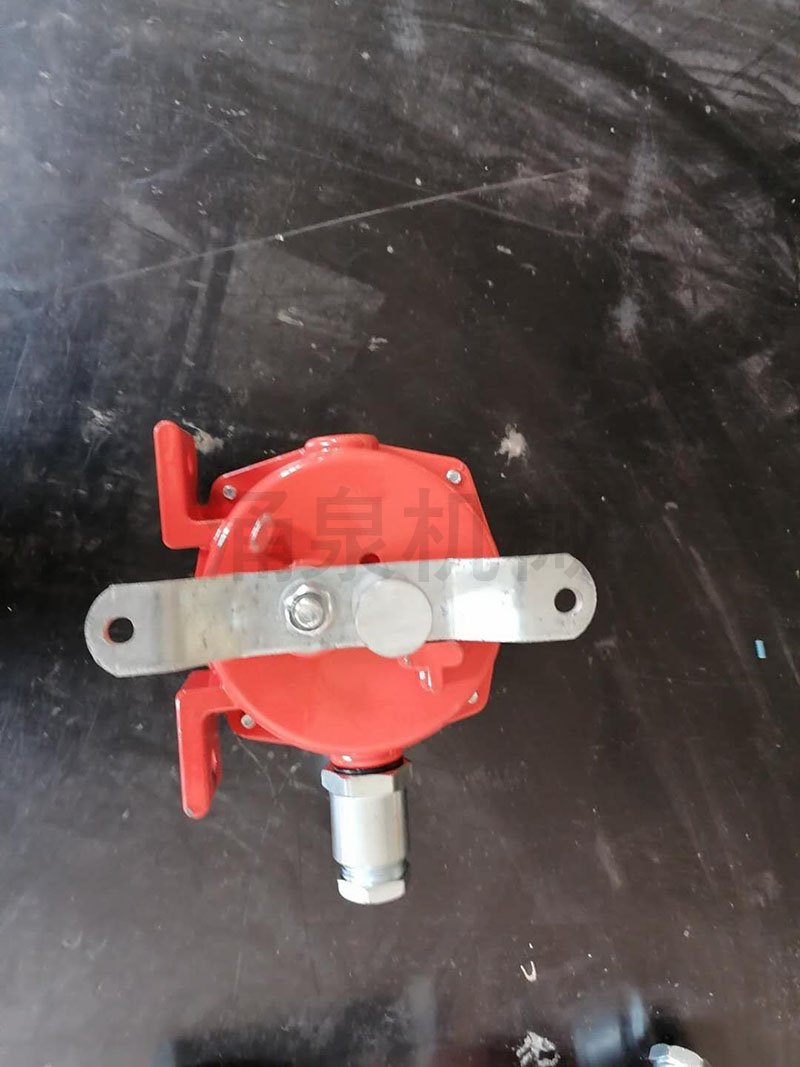

 2把拉繩分別系在開關體的擺臂上，用繩夾固定，并先在開關兩側就近處分別安裝托環。然后每隔3米左右安裝一個托環，以免垂撓度過大，保證開關的正常使用。

3在滿足開關正常工作前提下，盡可能拉緊兩側繩索然后最大限度的減少拉繩的垂撓度。

4對坡度膠帶機，應酌情縮短其拉繩長度、開關距離。具體見安裝示意圖

5接線：雙向拉繩開關自帶兩組常開常閉接點，用戶根據現場情況接線。
